S-Curve en Staafdiagrammen

Projectdiagrammen dienen als een krachtig hulpmiddel voor het visualiseren van de projectvoortgang, waardoor een duidelijke vergelijking mogelijk is tussen de geplande basislijn en de werkelijke prestaties in termen van werk en kosten.

QuickPlan biedt twee soorten diagrammen voor dit doel: het S-Curve Diagram en het Staafdiagram. Deze diagrammen bieden een dynamische en intuïtieve manier om de projectstatus te bewaken en weloverwogen beslissingen te nemen.

Toegang tot de Diagrammen

U kunt de projectdiagrammen openen vanuit de hoofdprojectweergave.

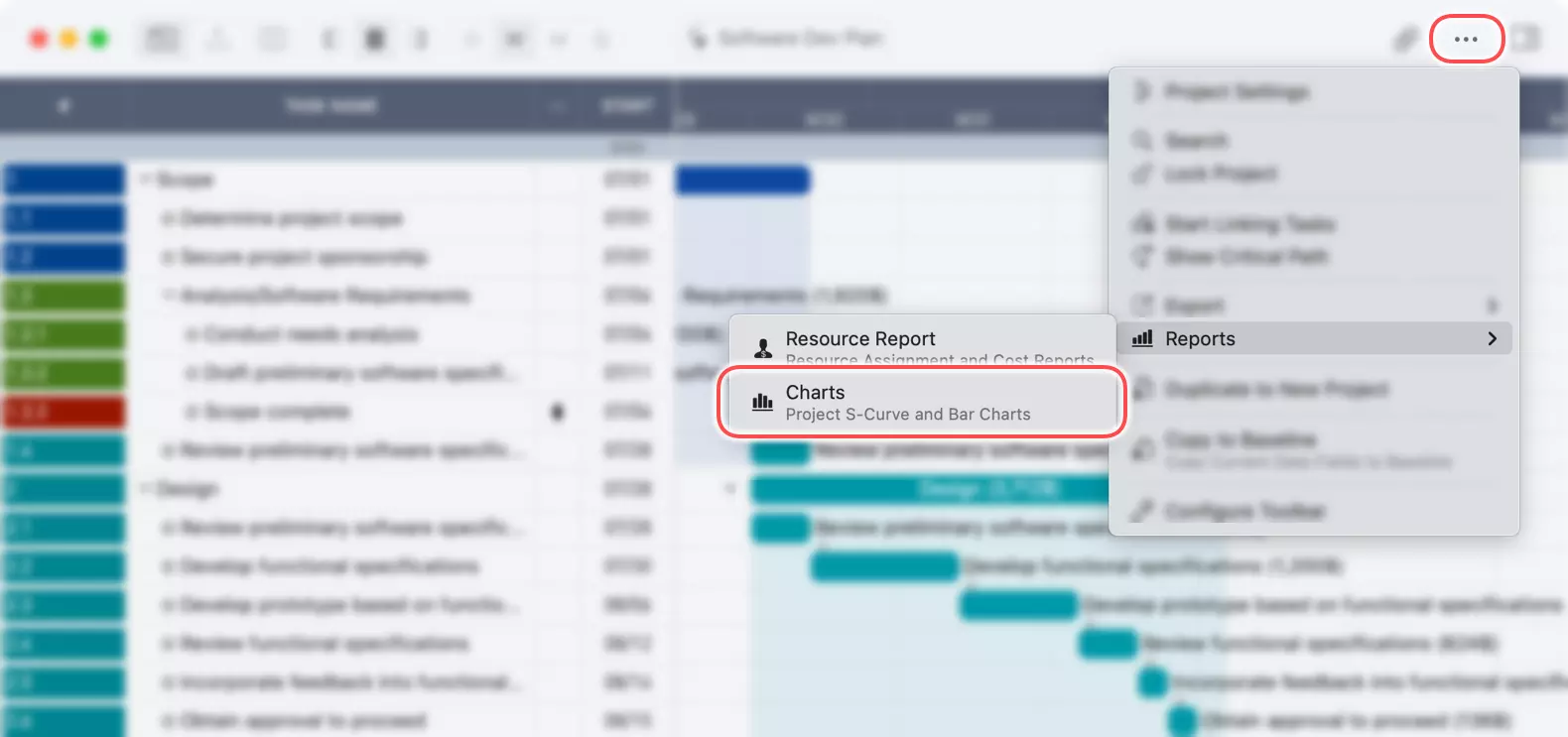

1. Tik op de "..." knop in de werkbalk.
2. Selecteer "Rapporten" in het menu.
3. Tik op "Diagrammen".

De Diagrammenweergave Begrijpen

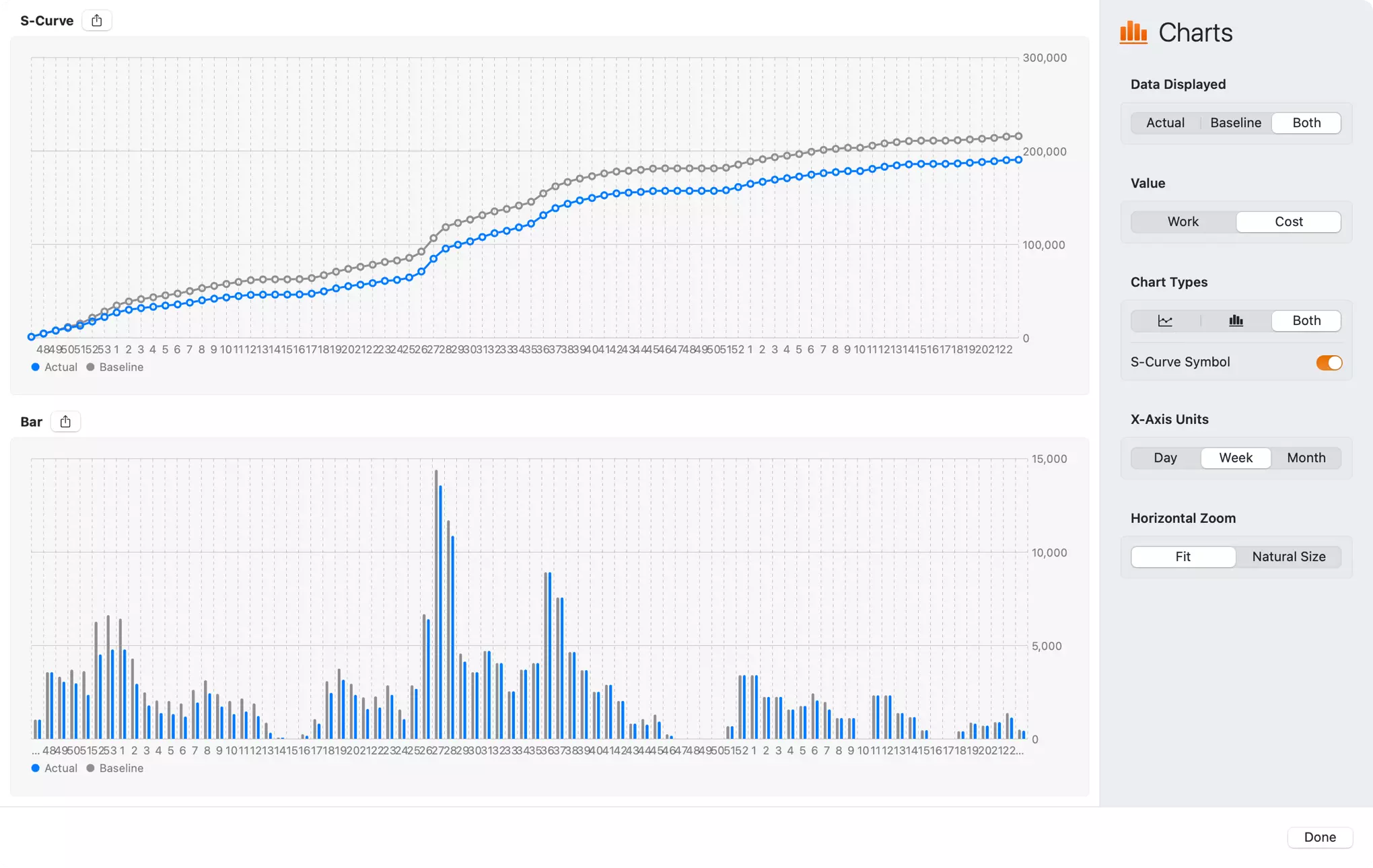

De diagrammenweergave toont de S-Curve en Staafdiagrammen, samen met een reeks opties om de gegevensweergave aan te passen.

S-Curve Diagram

Het S-Curve diagram illustreert de cumulatieve voortgang van uw project in de tijd. Het is ideaal om een overzicht op hoog niveau te krijgen of het project op schema ligt, voorloopt op schema, of achterloopt.

• De horizontale as vertegenwoordigt de projecttijdlijn.
• De verticale as toont de cumulatieve waarde van 'Werk' of 'Kosten'.

U kunt de 'Werkelijke' voortgang vergelijken met het 'Basislijn'-plan, wat onmiddellijk inzicht geeft in de projectprestaties.

Een deelknop in de linkerbovenhoek van het S-curve diagram is voor het exporteren van het S-curve diagram naar een afbeeldingsbestand.

Staafdiagram

Het Staafdiagram biedt een meer gedetailleerde weergave van de prestaties van het project. Het toont het 'Werk' of de 'Kosten' for elke specifieke tijdsperiode (dag, week of maand). Dit diagram is nuttig voor het identificeren van specifieke perioden van hoge of lage activiteit en voor het in detail analyseren van de toewijzing en uitgaven van middelen.

Een deelknop in de linkerbovenhoek van het Staafdiagram is voor het exporteren van het Staafdiagram naar een afbeeldingsbestand.

De Diagramweergave Aanpassen

Het inspectiepaneel aan de rechterkant van de diagrammenweergave biedt verschillende opties om de diagrammen aan te passen aan uw specifieke behoeften.

• Weergegeven Gegevens: Kies welke gegevens u wilt visualiseren.

  • Werkelijk: Toont de werkelijke voortgangsgegevens.
  • Basislijn: Toont de geplande basislijngegevens.
  • Beide: Toont zowel de werkelijke als de basislijngegevens voor directe vergelijking. (Als er geen basislijngegevens zijn, zijn de Basislijn en Beide opties uitgeschakeld.)

• Waarde: Selecteer de metriek die op de diagrammen moet worden weergegeven.

  • Werk: Visualiseert de inspanning of werkuren.
  • Kosten: Visualiseert de projectkosten.

• Diagramtypen: U kunt selecteren om de S-Curve, het Staafdiagram, of beide weer te geven.

• S-Curve Symbool: Een schakelaar om de symbolen op het S-Curve lijndiagram te tonen of te verbergen, wat kan helpen om de gegevens van elk tijdspunt te controleren.

• X-As Eenheden: Pas de tijdschaal van de horizontale as aan.

  • Dag, Week, Maand.

• Horizontale Zoom: Regel het zoomniveau van de tijdlijn van het diagram.

  • Passend: Past de volledige projecttijdlijn in de weergave.
  • Natuurlijke Grootte: Toont het diagram in een standaard, ongeschaalde grootte, wat horizontaal scrollen kan vereisen voor langere projecten.
